¿Cuáles son los componentes de la iluminación?

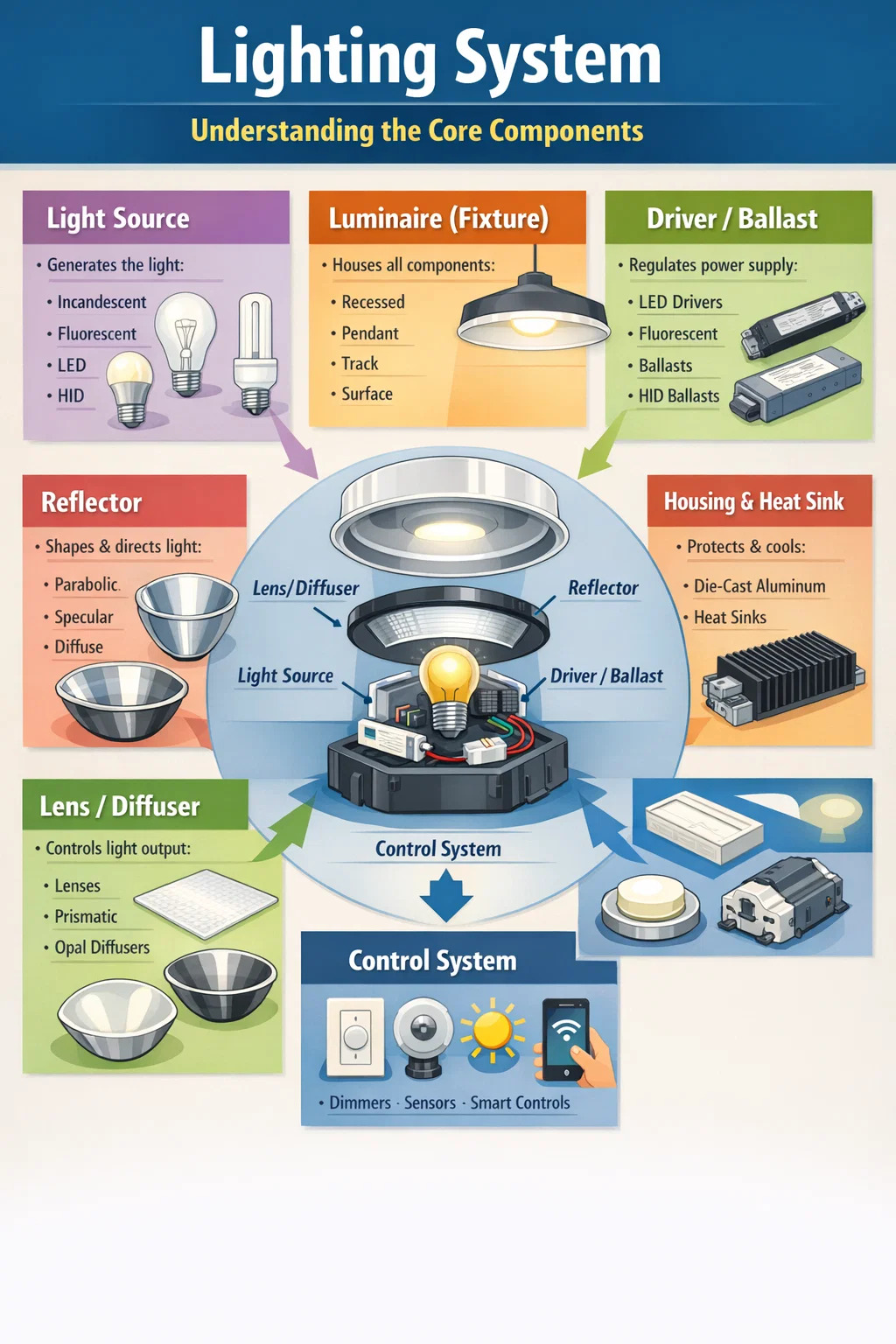

La iluminación no se trata sólo de iluminación: es un sistema cuidadosamente diseñado compuesto de componentes distintos e interdependientes. Los componentes principales de la iluminación incluyen la fuente de luz, la luminaria (accesorio), el balasto o controlador, el reflector, la lente o difusor, la carcasa y el sistema de control. Cada parte desempeña un papel específico a la hora de determinar cómo se produce, forma, distribuye y gestiona la luz. Ya sea que esté diseñando un plan de iluminación para el hogar, instalando un espacio comercial o solucionando problemas en una instalación existente, comprender estas partes le brinda una ventaja decisiva.

La fuente de luz: donde todo comienza

La fuente de luz es el componente que realmente genera luz. Es la parte más reconocible de cualquier sistema de iluminación y la tecnología detrás de ella ha cambiado dramáticamente en las últimas décadas.

Bombillas incandescentes

La lámpara incandescente tradicional funciona haciendo pasar corriente eléctrica a través de un filamento de tungsteno hasta que brilla. Estas bombillas tienen un índice de reproducción cromática (CRI) de 100, lo que significa que los colores bajo luz incandescente aparecen exactamente como bajo la luz solar natural. Sin embargo, Las bombillas incandescentes convierten sólo alrededor del 10% de la energía en luz visible. , y el 90% restante se pierde en forma de calor. En gran medida se están eliminando gradualmente en favor de tecnologías más eficientes.

Lámparas fluorescentes

Las lámparas fluorescentes funcionan excitando vapor de mercurio, que produce luz ultravioleta que luego activa una capa de fósforo para emitir luz visible. Son significativamente más eficientes que las lámparas incandescentes: un tubo fluorescente T8 de 32 W produce aproximadamente la misma salida de luz que una bombilla incandescente de 75 W. Las aplicaciones comunes incluyen oficinas, escuelas y espacios comerciales. Las lámparas fluorescentes compactas (CFL) llevaron esta tecnología a entornos residenciales.

Fuentes LED (diodo emisor de luz)

La tecnología LED es ahora la fuente de luz dominante en prácticamente todas las aplicaciones. Los LED pueden alcanzar eficacias luminosas superiores a 200 lúmenes por vatio , en comparación con aproximadamente 15 lm/W para las bombillas incandescentes. Tienen una vida útil operativa de 25 000 a 100 000 horas, no contienen mercurio y están disponibles en una amplia gama de temperaturas de color, desde 2700 K cálidos hasta 6500 K de luz diurna. Una bombilla LED estándar que reemplaza a una incandescente de 60 W normalmente consume sólo entre 8 y 10 vatios.

Fuentes de descarga de alta intensidad (HID)

Las lámparas HID incluyen lámparas de halogenuros metálicos, sodio de alta presión (HPS) y vapor de mercurio. Se utilizan principalmente en entornos industriales y al aire libre donde se necesita una alta potencia lumínica en áreas grandes. Una lámpara de halogenuros metálicos de 400 W, por ejemplo, puede producir alrededor de 36.000 lúmenes. Las fuentes HID requieren un período de calentamiento de varios minutos antes de alcanzar el brillo máximo.

La Luminaria: Alojando Todos los Piezas de iluminación juntos

La luminaria, comúnmente llamada artefacto de iluminación, es la unidad completa que alberga y soporta la fuente de luz junto con todos los componentes asociados. El diseño de una luminaria incide directamente tanto en las prestaciones estéticas como funcionales de una instalación de iluminación.

Las luminarias se clasifican por su tipo de montaje, patrón de distribución de luz y entorno previsto. Los tipos de montaje comunes incluyen:

• Luminarias empotrables — instalado en techos o paredes para una apariencia al ras y de bajo perfil
• Luminarias de superficie — fijado directamente a una superficie sin empotrar
• Accesorios colgantes — colgado del techo mediante un cordón, varilla o cadena
• Accesorios de iluminación en riel — montado sobre una vía electrificada, lo que permite su reposicionamiento
• Luminarias montadas en postes o post-top — utilizado en exteriores para iluminación de áreas

El cuerpo de la luminaria también proporciona protección mecánica para la lámpara y los componentes eléctricos, y en entornos exteriores o industriales, las clasificaciones IP (protección de ingreso) determinan qué tan bien la luminaria resiste el polvo y la humedad. Por ejemplo, una luminaria con clasificación IP65 es totalmente hermética al polvo y está protegida contra chorros de agua, lo que la hace adecuada para aplicaciones exteriores.

Balastos y controladores: los componentes de administración de energía

No todas las fuentes de luz pueden conectarse directamente a un suministro eléctrico estándar. Muchos requieren un dispositivo que regule la corriente eléctrica que fluye hacia la lámpara. Estos dispositivos son el balastro (para lámparas fluorescentes y HID) y el controlador (para LED).

Balastos para lámparas fluorescentes y HID

Un balastro limita y regula la corriente en circuitos fluorescentes y HID. Sin él, estas lámparas consumirían una corriente cada vez mayor hasta fallar. Los balastros magnéticos fueron el estándar durante décadas, pero los balastros electrónicos los han reemplazado en gran medida debido a su mayor eficiencia, menor parpadeo y funcionamiento silencioso. Los balastros electrónicos para lámparas fluorescentes T8 normalmente funcionan a frecuencias de 20.000 Hz o más, eliminando por completo el parpadeo de 100/120 Hz asociado con los tipos magnéticos.

Controladores LED

Un controlador de LED convierte el voltaje de la red de CA en voltaje y corriente de CC que requieren los LED. Los LED son muy sensibles a las fluctuaciones actuales — incluso una pequeña sobrecorriente puede reducir significativamente la vida útil o provocar una falla inmediata. Los controladores de corriente constante son el tipo más común y suministran una corriente fija (normalmente 350 mA, 700 mA o 1050 mA) independientemente de los cambios de voltaje. Los controladores de voltaje constante suministran un voltaje fijo (generalmente 12 V o 24 V CC) y se utilizan en aplicaciones como tiras de iluminación LED. Los controladores regulables permiten la integración con sistemas de control de atenuación, lo cual es una característica fundamental para muchas instalaciones modernas.

Reflectores: dirigir y dar forma a la salida de luz

Una fuente de luz por sí sola emite luz en todas direcciones. Los reflectores redirigen y concentran esa luz hacia el área objetivo, aumentando drásticamente la salida de luz útil y mejorando la eficiencia. La geometría y el acabado de la superficie de un reflector determinan el patrón de distribución de la luz.

Las formas de reflectores comunes incluyen:

• Reflectores parabólicos — producen un haz de luz estrecho y paralelo, ideal para focos y proyectores
• Reflectores elípticos — concentrar la luz en un punto focal, utilizado en iluminación teatral y de exhibición
• Reflectores especulares (con acabado de espejo) — producen haces nítidos y definidos con alta eficiencia pero con potencial de deslumbramiento
• Reflectores mate o difusos — dispersa la luz más ampliamente, reduciendo las sombras marcadas

Los materiales reflectores incluyen aluminio pulido (reflectividad de 85 a 95 %), aluminio recubierto de plata (hasta 98 % de reflectividad) y superficies pintadas de blanco (aproximadamente 70 a 85 % de reflectividad). La elección del material afecta tanto a la cantidad como a la calidad de la luz reflejada.

Lentes y difusores: control de la calidad y distribución de la luz

Las lentes y difusores son componentes ópticos colocados frente a la fuente de luz para modificar la forma en que la luz sale del dispositivo. Sirven para fines tanto prácticos como estéticos.

Lentes

Las lentes refractan la luz para cambiar su dirección y el ángulo del haz. Las lentes Fresnel, que se encuentran comúnmente en la iluminación teatral y cinematográfica, utilizan anillos concéntricos para producir un haz de bordes suaves sin dejar de ser livianos y delgados. Las lentes prismáticas, que se utilizan a menudo en troffers de oficina y luminarias industriales, redirigen la luz hacia abajo a una distribución más amplia, mejorando la uniformidad en todo el espacio de trabajo. Las lentes moldeadoras de haz para módulos LED permiten un control preciso de los ángulos del haz desde tan solo 10° hasta un ancho de hasta 120°.

Difusores

Los difusores dispersan la luz para reducir el deslumbramiento y crear una iluminación más suave y uniforme. Los difusores opalinos (blanco lechoso) se encuentran entre los más comunes y brindan una apariencia uniforme y sin reflejos. Los difusores prismáticos ofrecen más transmisión de luz que los tipos opalinos y al mismo tiempo reducen la visión directa de la fuente de luz. Los difusores microprismáticos son una versión refinada que transmite hasta el 92% de la luz y oculta eficazmente la lámpara de la vista. En los paneles de luces LED, los difusores son fundamentales para enmascarar los puntos LED individuales y crear una superficie lisa y uniforme.

El sistema de gestión del calor y la vivienda

La carcasa de un dispositivo de iluminación protege los componentes internos de daños físicos y factores ambientales. But in LED lighting especially, the housing also serves a critical thermal management function. El calor es el principal enemigo del rendimiento y la longevidad de los LED.

La temperatura de la unión del LED (la temperatura en el propio semiconductor) afecta directamente la salida de lúmenes y la vida útil. Por cada aumento de 10 °C en la temperatura de la unión por encima del máximo nominal, la vida útil del LED se puede reducir en aproximadamente un 50 %. Las estrategias efectivas de gestión térmica incluyen:

• Disipadores de calor — aletas o placas de aluminio que conducen y disipan el calor lejos del LED
• Materiales de interfaz térmica (TIM) — pastas o almohadillas térmicamente conductoras colocadas entre el LED y el disipador de calor
• PCB con núcleo metálico (MCPCB) — placas de circuito con una capa base de aluminio o cobre que propaga el calor rápidamente
• Ventiladores de refrigeración activos — utilizado en aplicaciones de muy alta potencia donde la refrigeración pasiva es insuficiente

El material de la vivienda también importa. El aluminio fundido a presión se utiliza ampliamente debido a su excelente conductividad térmica (alrededor de 96 a 230 W/m·K según la aleación), durabilidad y peso relativamente bajo. El policarbonato y otros plásticos se utilizan para aplicaciones de menor potencia donde las demandas térmicas son mínimas.

Sistemas de control de iluminación: gestión de cuándo y cómo funciona la luz

Los sistemas de control son un componente cada vez más importante de la iluminación moderna. Gobiernan cuándo se encienden y apagan las luces, con qué intensidad operan y cómo responden a las condiciones ambientales o a las acciones del usuario. Un control eficaz de la iluminación puede reducir el consumo de energía al 30% a 60% en comparación con los sistemas no controlados.

Atenuadores

Los atenuadores reducen el voltaje o la corriente suministrada a una lámpara para reducir su salida. Para los sistemas LED, los tipos más comunes son los atenuadores de corte de fase (reguladores TRIAC) y los atenuadores analógicos de 0 a 10 V. Es esencial hacer coincidir el tipo de atenuador con las especificaciones del controlador LED, ya que las combinaciones incompatibles provocan parpadeo, rango de atenuación limitado o falla de la lámpara. Un sistema de atenuación LED de calidad debe ser capaz de atenuarse suavemente desde el 100% hasta al menos el 1% sin parpadeos ni ruidos visibles.

Sensores de ocupación y movimiento

Los sensores de ocupación encienden las luces automáticamente cuando se detecta presencia y las apagan después de un período definido de inactividad. Los sensores infrarrojos pasivos (PIR) detectan cambios en la radiación infrarroja de cuerpos calientes en movimiento. Los sensores ultrasónicos detectan el movimiento a través del reflejo de ondas sonoras, lo que los hace efectivos en espacios con obstrucciones. Los sensores de doble tecnología combinan ambos métodos para lograr una mayor precisión. En las oficinas comerciales, los sensores de ocupación por sí solos suelen reducir el uso de energía de iluminación entre un 25% y un 50%.

Sistemas de aprovechamiento de luz natural

Estos sistemas utilizan fotosensores para medir los niveles de luz ambiental y atenúan o apagan automáticamente las luces eléctricas cuando la luz natural es suficiente. En una zona perimetral orientada al sur de un edificio comercial, la captación de luz natural puede reducir el consumo de energía de iluminación entre un 40% y un 70% durante las horas del día.

Controles de iluminación inteligentes y en red

Los sistemas de iluminación inteligentes modernos permiten programar, monitorear y ajustar luminarias individuales o grupos de forma remota. Protocolos como DALI (Interfaz de iluminación digital direccionable), DMX512 (utilizado en iluminación de entretenimiento), Zigbee y Bluetooth Mesh permiten una gestión sofisticada de la escena y la generación de informes de energía. En grandes instalaciones comerciales, estos sistemas proporcionan datos detallados sobre los patrones de uso, lo que permite una optimización continua.

Cableado y componentes eléctricos

Detrás de cada instalación de iluminación hay una infraestructura eléctrica que incluye cableado, cajas de conexiones, disyuntores y transformadores. Estos no siempre son visibles, pero su especificación afecta directamente a la seguridad y el rendimiento.

Los sistemas LED de bajo voltaje, particularmente aquellos que funcionan con 12 V o 24 V CC, requieren el transformador o la fuente de alimentación adecuada para reducir el voltaje de la red. El calibre del cable debe especificarse correctamente para manejar la carga actual sin una caída excesiva de voltaje. Por ejemplo, en un sistema LED de 24 V que ejecuta 50 vatios de carga a 10 metros, el uso de un cable de tamaño insuficiente (por ejemplo, 0,5 mm²) puede provocar una caída de voltaje de más de 2 V, lo que reduce visiblemente el brillo del LED y puede causar inconsistencia en el color.

La protección de circuitos en forma de fusibles o disyuntores evita daños por sobrecargas o cortocircuitos. Se requieren interruptores de circuito de falla a tierra (GFCI) en lugares mojados o húmedos para evitar descargas eléctricas.

Comparación de piezas clave de iluminación: descripción general de referencia

Temperatura de color y reproducción cromática: métricas de rendimiento que definen la calidad de la luz

Si bien no son componentes físicos en el mismo sentido, la temperatura del color y el índice de reproducción cromática (CRI) son especificaciones fundamentales vinculadas a la fuente de luz que determinan cómo se ve y se siente un espacio bajo un sistema de iluminación determinado.

Temperatura de color (CCT)

Medida en Kelvin (K), la temperatura de color describe la aparente calidez o frialdad de la luz blanca. Blanco cálido (2700K–3000K) Crea una atmósfera acogedora y relajante adecuada para dormitorios y restaurantes. Blanco neutro (3500K–4000K) Es común en oficinas y comercio minorista. Luz diurna fría (5000K–6500K) Promueve el estado de alerta y se utiliza en entornos de tareas intensivas, como laboratorios o talleres. Una temperatura de color incorrecta para una aplicación determinada puede hacer que los espacios parezcan poco acogedores o reducir la productividad.

Índice de reproducción cromática (CRI)

El CRI mide la precisión con la que una fuente de luz reproduce los colores en comparación con una fuente de luz de referencia, en una escala de 0 a 100. Un CRI de 80 se considera el mínimo aceptable para la mayoría de las aplicaciones comerciales, mientras que Se recomienda CRI 90 para comercios minoristas, galerías, instalaciones médicas y cualquier lugar donde la precisión del color sea fundamental. Los LED de alto CRI están disponibles, pero generalmente a un costo superior y, a veces, con una eficiencia ligeramente menor que sus contrapartes de bajo CRI.

Cómo funcionan juntas las piezas de iluminación en un sistema completo

Comprender los componentes individuales es valioso, pero el rendimiento real de una instalación de iluminación depende de qué tan bien funcionen juntas estas piezas. Un chip LED de alta calidad combinado con un controlador mal diseñado tendrá un rendimiento inferior. Un reflector bien especificado combinado con una lente que no coincide adecuadamente puede crear artefactos no deseados. E incluso la mejor luminaria ofrece malos resultados si el sistema de control es incompatible o la gestión térmica es insuficiente.

Por ejemplo, considere una tienda minorista de ropa. El objetivo es hacer que las prendas luzcan vibrantes y atractivas. El sistema ideal podría incluir:

1. Una fuente LED de alto CRI (CRI 95) a 3000 K para reproducir los colores de las telas con precisión con un tono cálido y atractivo.
2. Un reflector con un ángulo de haz de 25 a 35° para concentrar la luz en exhibidores de mercancías sin derramarse en las paredes.
3. Un controlador LED de corriente constante con capacidad de atenuación de 0 a 10 V para permitir ajustes de humor a lo largo del día.
4. Una luminaria de riel montada en una rejilla de techo para brindar flexibilidad en el reposicionamiento a medida que cambia la disposición de las mercancías.
5. Un sensor de captación de luz natural cerca de las ventanas de las tiendas para reducir el consumo de energía cuando la luz natural es adecuada

Cada componente ha sido seleccionado para cumplir con la intención general del diseño. Cambiar cualquiera de ellos (por ejemplo, sustituir una fuente CRI 80 para ahorrar costos) degrada el resultado final de una manera que afecta la experiencia del cliente y potencialmente el desempeño de las ventas.

Este pensamiento sistémico es lo que separa una instalación de iluminación funcional de una excelente. Ya sea que esté especificando una sola habitación o un edificio completo, evaluar cada parte de iluminación frente a los requisitos del espacio y confirmar la compatibilidad entre los componentes es la base de un buen diseño de iluminación.
